高性能對夾蝶閥

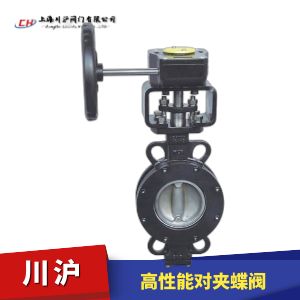

高性能對夾蝶閥圖片

高性能對夾蝶閥 型號：GD373H

高性能對夾蝶閥是在吸收幾種不同結構蝶閥優點的基礎上設計而成的一種新型蝶閥。這種蝶閥的閥板密封面為----球弧面體，密封機構通過系統壓力達到一種真正的動態密封，因此有可靠的密封性能和耐久性能。其體積小，重量輕，制造范圍廣，易于維修保養。由于雙偏心蝶板的設計，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性場合的閥門。可作快速切斷或調節流量之用。

執行機構選型
高性能對夾蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥（開關型和調節型控制信號4-20mA）和氣動蝶閥（開關型和調節型控制信號4-20mA）

高性能對夾蝶閥 技術參數

公稱通徑 50~700mm 2"-28"
公稱壓力 0.6 MPa～4.0MPa 150 Lb~300Lb
壓力溫度等級 GB/T12224 ASME B16.34
設計制造 GB/T12238 API609
結構長度 GB/T12221 ASME B16.10
連接形式 法蘭，對夾，焊接 法蘭，對夾，凸耳
檢驗試驗 GB/T13927 ????????????????????????? ?API609
驅動方式 手動、氣動、電動、液動及電液聯動等

高性能對夾蝶閥 特點

高性能對夾蝶閥特點

1、單一的PTFE彈性閥座密封結構，通過系統壓力達到動態密封，經久耐用；

2、不必使用附加的密封圈或金屬部件即能保持可靠密封；

3、可操持雙向的無泄漏密封；

4、唇緣式密封設計補償了使用時溫度和壓力的變化；

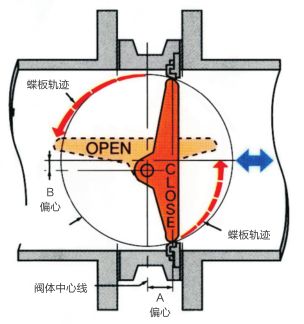

5、雙偏心結構 在開啟和關閉過程中閥座與蝶板無任何接觸消除了開啟頻繁閥座上、下兩端的磨損減小了操作扭矩、降低了對操作機械的要求。

6、軸的防飛軸的頂部有防飛臺階，在軸發生意外時防止軸的上部移竄出閥蓋。

7、維修方便只要取下壓板就可更換閥座，不必拆卸碟板和軸。

8、斷流和控制兼備具有優良的控制特性；流量特性曲線等比變化；調節范圍廣；即使用于控制仍能緊密密封；

高性能對夾蝶閥 操作扭矩和流量系數CV

閥門通徑 1MPa 1.6MPa 150LB 2.5MPa 4.0MPa 300LB Cv
英寸 扭矩(N.m) 扭矩(N.m) 扭矩(N.m) 扭矩(N.m) 扭矩(N.m) 扭矩(N.m) 流量系數
2 25 33 36 45 67 91 55
2-1/2 28 38 40 49 75 98 78
3 30 41 44 52 78 100 165
4 44 56 62 72 108 145 400
5 88 127 140 170 272 375 ????? ?650
6 110 150 162 223 338 440 1050
8 204 264 285 420 632 778 2200
10 380 508 552 745 1115 1470 3300
12 555 ?????? 799 880 1125 1690 2203 5100
14 853 1152 1287 1816 2680 3232 5800
16 1233 1830 2030 2915 4260 5580 8000
18 1895 2712 2980 3660 5300 6610 10500
20 2440 ??? ??3349 3505 ????? 4976 7240 8960 14000
24 3930 5437 5718 7729 11260 13955 21600

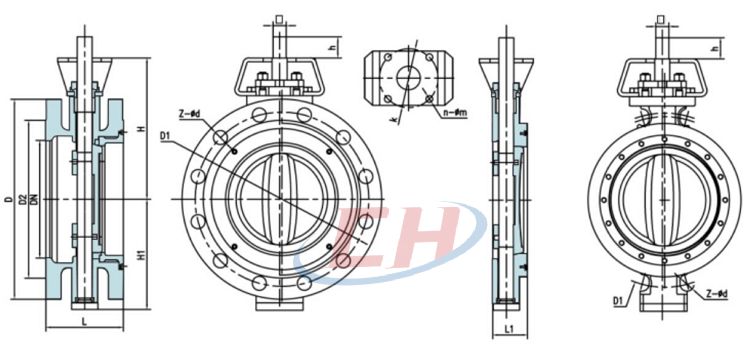

高性能對夾蝶閥 結構圖

高性能對夾蝶閥結構圖

高性能對夾蝶閥 安裝尺寸

規格 結構長度L 連接平臺 軸 1.6MPa 2.5MPa 150LB 高度
DN NPS L L1 F K n-φm h D D1 D2 Z-φd D D1 D2 Z-d D D1 D2 Z-4d H H1
50 2 108 43 F05 50 4-φ8 11*11 12 165 125 102 4-18 165 1251 102 4-18 150 120.7 92 4-19 130 86
65 2-1/2 112 46 F05 50 4-φ8 11*11 12 185 145 122 4/8-18 185 145 122 8-18 180 139.7 105 4-19 145 97
80 3 114 48 F07 70 4-φ10 14*14 16 200 160 138 8-18 200 160 138 8-18 190 152.4 127 4-19 167 108
1001 4 127 53 F07 70 4-φ10 14*14 16 220 180 158 8-18 235 1901 162 8-22 230 190.5 157 8-19 195 128
125 5 140 58 F10 102 4-φ12 17*17 19 250 210 1881 8-18 270 220 188 8-26 255 215.9 186 8-22 240 145
150 6 140 58 F10 102 4-φ12 19*19 21 285 240 212 8-22 300 250 218 8-26 280 241.3 216 8-22 260 168
200 8 152 67/71 F12 125 4-φ14 22*22 24 340 295 268 12-22 360 310 278 12-26 345 298.5 270 8-22 290 190
250 10 165 74 F12 125 4-φ14 27*27 29 405 355 320 12-26 425 370 335 12-30 405 362 324 12-26 310 235
300 12 178 83 F14 140 4-φ18 27*27 29 460 410 378 12-26 485 430 395 16-30 485 431.8 381 12-26 380 266
350 14 190 92 F14 140 4-φ18 36+36 38 520 470 438 16-26 555 490 450 16-33 535 476.3 413 12-29 435 300
400 16 216 1021 F14 140 4-φ18 36*36 38 580 525 490 16-30 620 550 505 16-36 595 539.8 470 16-29 460 330
450 18 222 114 F16 165 4-φ22 36*36 38 640 585 550 20-30 670 600 555 20-36 635 577.9 533 16-32 485 365
500 20 229 127 F16 165 4-φ22 φ55 60 715 650 610 20-33 7301 660 615 20-36 700 635 584 20-32 520 385
600 24 267 154 F20 200 8-φ18 φ62 80 840 770 725 20-36 845 770 720 20-39 815 749.3 692 12-26 610 455
700 28 292 165 F25 254 8-φ18 $72? 90 910 840 795 24-36 960 875 820 24-42 925 863.6 800 12-29 675 505
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要高性能對夾蝶閥產品詳細樣本。
