| 閥體材質 | 304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | φ12.7~φ133 |
| 公稱壓力 | PN1.0MPa、1.6MPa |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃) |
| 驅動形式 | 手柄、蝸輪、電動、氣動、液動等 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

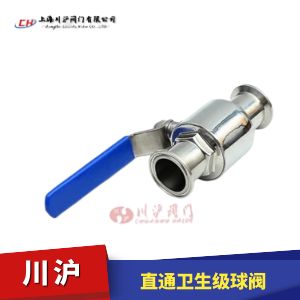

衛生級快裝球閥流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。衛生級快裝球閥閥體采用不銹鋼精制而成，流道內壁0.5um電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。Q81F衛生級快裝球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
執行機構選型
直通衛生級球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動直通衛生級球閥（開關型和調節型控制信號4-20mA）和氣動直通衛生級球閥（開關型和調節型控制信號4-20mA）
| 閥軸材質 | 不銹鋼 |
| 閥體材質 | 304/316/316L不銹鋼 |
| 球體材質 | 304/316/316L不銹鋼 |
| 閥座密封 | PTFE |
| 溫 度 | PTFE≤150℃ |
| 結構型式 | 快裝式、焊接式、螺紋式 |
| 適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
| 特 點 | 安全衛生，密封好、使用壽命長 |

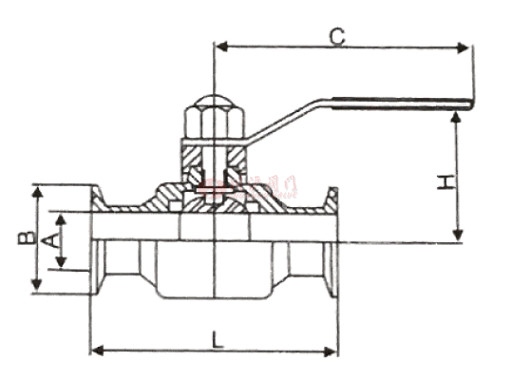

| 規格 | SIZE | A | B | C | L | KG |
|---|---|---|---|---|---|---|
| 管道外徑 | 1英寸=25.4 | 通徑 | 卡盤通徑 | 手柄 | 總長度 | 重量 |
| c12.7 | 1/2 | 10 | 25.4 | 100 | 85 | 0.3 |
| c19 | 3/4 | 16 | 50.5 | 120 | 100 | 0.6 |
| c25 | 1 | 22 | 50.5 | 130 | 105 | 0.7 |
| c32 | 1-1/4 | 29 | 50.5 | 140 | 120 | 0.8 |
| c38 | 1-1/2 | 35 | 50.5 | 160 | 136 | 1.0 |
| c45 | 1-3/4 | 42 | 64 | 170 | 145 | 1.6 |
| c51 | 2 | 47 | 64 | 175 | 160 | 1.7 |
| c57 | 2-1/4 | 52 | 77 | 195 | 162 | 2.4 |
| c63.5 | 2-1/2 | 58 | 77 | 200 | 170 | 2.6 |
| c76 | 3 | 71 | 91 | 250 | 195 | 4 |
| c89 | 3-1/2 | 83 | 106 | 260 | 235 | 5.9 |
| c102 | 4 | 97 | 119 | 290 | 270 | 8.3 |
| c133 | 5 | 125 | 145 | 350 | 290 | 14 |
